MANIPULADOR MGAPARTNER

Características.

  • Capacidad máx. 1500 Kg
  • Radio máximo de trabajo: 5000 mm
  • Carrera vertical: 3050 mm
  • Sistema de control: únicamente neumático
  • Alimentación: aire comprimido filtrado (40 µm), no lubricado
  • Presión de trabajo: 0.7 ÷ 0.8 Mpa
  • Temperatura de trabajo: da +0° a +45° C
  • Nivel de ruido: <70 dB
  • Consumo: da 100 Nl ÷ 600 Nl por ciclo de trabajo

Rotaciones

  • constante de 360° del eje columna y eje útil
  • 300° del eje intermedio

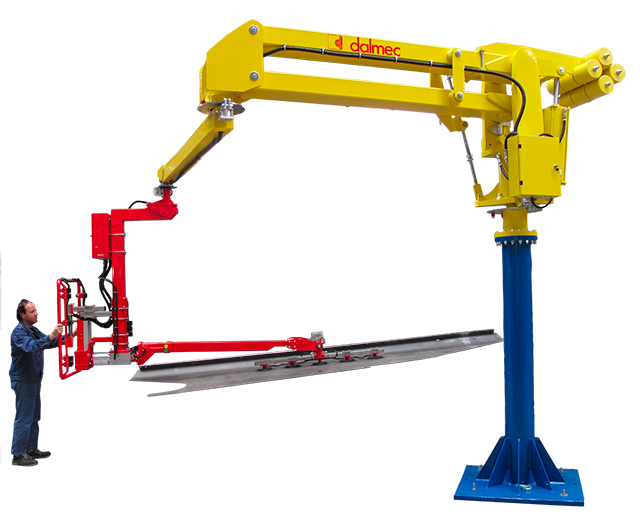

MANIPULADOR NEUMATICO MEGAPARTNER MG CON BRAZOS ARTICULADOS

El manipulador neumático Megapartner MG con brazos articulados, equipado con útils de toma especiales, responde a la necesidad de manipulación de cargas elevadas (máx 1500 kg), incluso desplazadas del eje, en todas las direcciones del espacio, permitiendo así al operario trabajar con mínimo esfuerzo y en buenas condiciones de ergonomía y con máxima seguridad. El efecto "deriva" se elimina por su estructura fina pero robusta.

FUNCIONAMIENTO

Un cilindro neumático alimentado con aire comprimido, acoplado a un sistema de transmisión de palanca proporcional para equilibrar el peso de la carga aplicada. La fuerza del cilindro se controla por medio de dos circuitos neumáticos debidamente regulados: el primero mantiene siempre equilibrado el peso del útil de toma y del sistema de trasmisión; el segundo mantiene siempre equilibrado el peso de la carga. El cambio del nivel de la carga se obtiene simplemente mediante el accionamiento de una palanca de control neumático.

SISTEMAS DE EQUILIBRIO

Palanca subida/bajada: Permite el levantamiento y la manipulación de cargas de una manera rápida, precisa y lineal, sin ningúna regulación, simplemente accionando una palanca de control.

Palanca pulsador: Permite el equilibrio de la carga accionando un pulsador neumático después después de haber levantado la carga a través de una palanca de control.
