MANIPULADOR PARTNER EQUO

Características.

  • Capacidad máx. 550 Kg
  • RRadio máximo de trabajo: 4000 mm
  • Velocidad máxima de elevación vertical: 0,5 metros / segundo
  • Carrera vertical: 2450 mm
  • Sistema de control: únicamente neumático
  • Alimentación: aire comprimido filtrado (40 µm), no lubricado
  • Presión de trabajo: 0.7 ÷ 0.8 Mpa
  • Temperatura de trabajo: da +0° a +45° C
  • Nivel de ruido: < 70 dB
  • Consumo: de 50 Nl ÷ 200 Nl por ciclo de trabajo

Rotaciones

  • constante de 360° del eje columna y eje útil
  • 300° del eje intermedio

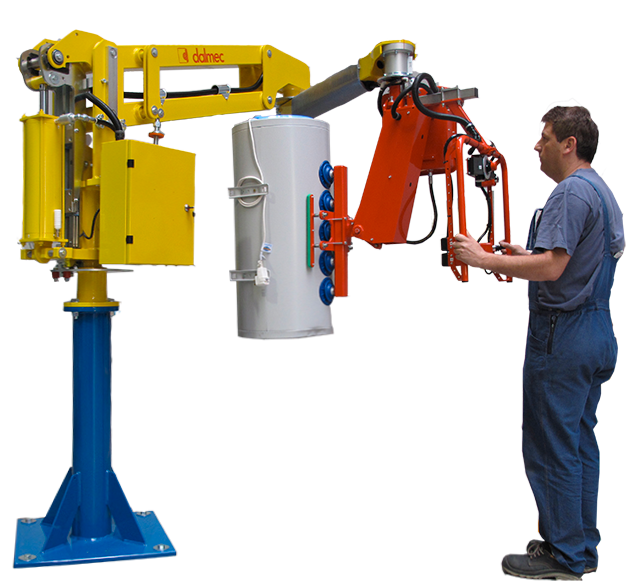

MANIPULADOR CON BRAZOS ARTICULADOS PARTNER EQUO

El Manipulador neumático Partner Equo con brazos articulados, equipado con útiles especiales de toma, es adecuado para la manipulación de cargas con el centro de gravedad desplazado respecto al eje vertical del brazo Manipulador. Su estructura modular está diseñada para resistir a las torsiónes resultantes de esta solicitación. Además, al ser capaz de variar a voluntad la forma y el tamaño del brazo terminal, es posible utilizar el Manipulador Partner Equo en los ambientes particularmente angostos.

FUNCIONAMIENTO

Un cilindro neumático alimentado con aire comprimido, acoplado a un sistema de transmisión de palanca proporcional para equilibrar el peso de la carga aplicada. La fuerza del cilindro se controla por medio de dos circuitos neumáticos debidamente regulados: el primero mantiene siempre equilibrado el peso del útil de toma y del sistema de trasmisión; el segundo mantiene siempre equilibrado el peso de la carga. El cambio del nivel de carga se obtiene mediante la aplicación de una fuerza mínima sobre el útil de toma o directamente sobre la carga.

Versión en acero inoxidable

Dalmec puede fabricar el Manipulador Partner completamente en acero inoxidable.El Manipulador y su sistemas de toma son producidos de acuerdo a los proyectos específicamente adaptados a las necesidades de limpieza típicas de la industria farmacéutica - alimenticia - químicas y de los ambientes estériles en particular. La estructura se realiza en acero inoxidable AISI 304 con pocas partes en AISI 420/421. Las soldaduras se ejecutan principalmente mediante métodos MIG y MAG en una atmósfera de gas inerte, soldaduras importantes, desde el punto de vista estético-funcional, se muelen y alisan. Las superficies visibles son pulidas y cepilladas. Equipado con útiles de toma adecuados el Manipulador Partner en inox puede levantar y manipular cargas de diversos tipos.

Versión a prueba de explosión en conformidad con la directiva ATEX

Los Manipuladores neumaticos Dalmec se pueden suministrar en versión a prueba de explosión en conformidad con la Directiva ATEX, adecuados para la instalación en zona de explosión clasificada como zona de riesgo 1 o 2. También se incluyen los manipuladores para manipulación de cajas de bolsas equipadas con bombas eléctricas. La certificación se realiza en nuestra fábrica por un Técnico Habilitado de un Organismo Notificado de acuerdo con el ann. IX 94/9/CE-Directiva ATEX, lo que garantiza la total conformidad de la Manipulador con la Directiva.

SISTEMAS DE EQUILIBRIO

Preseletor: Permite un rápido preajuste del efecto de equilibrio de la carga en caso de cambio en el peso.

Palanca subida/bajada: Permite el levantamiento y la manipulación de cargas de una manera rápida, precisa y lineal, sin ningúna regulación, simplemente accionando una palanca de control.

Palanca pulsador: Permite el equilibrio de la carga accionando un pulsador neumático después después de haber levantado la carga a través de una palanca de control.

Automático: Permite el equilibrio automático de la carga sin ningún ajuste, después de haber acionado simplemente los mandos de toma.
